Trilhos Novos, Trilhos Semi-Novos, Trilhos Usados

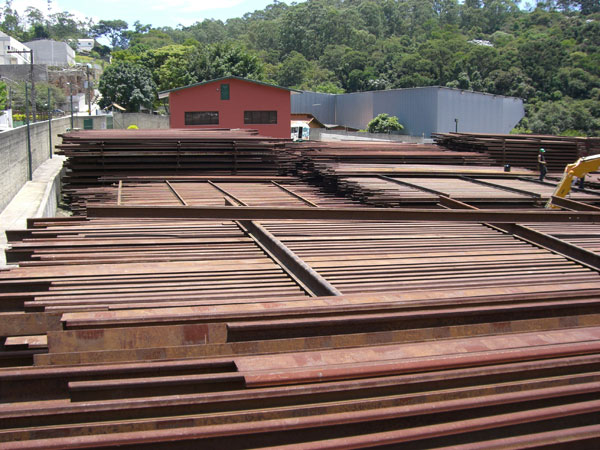

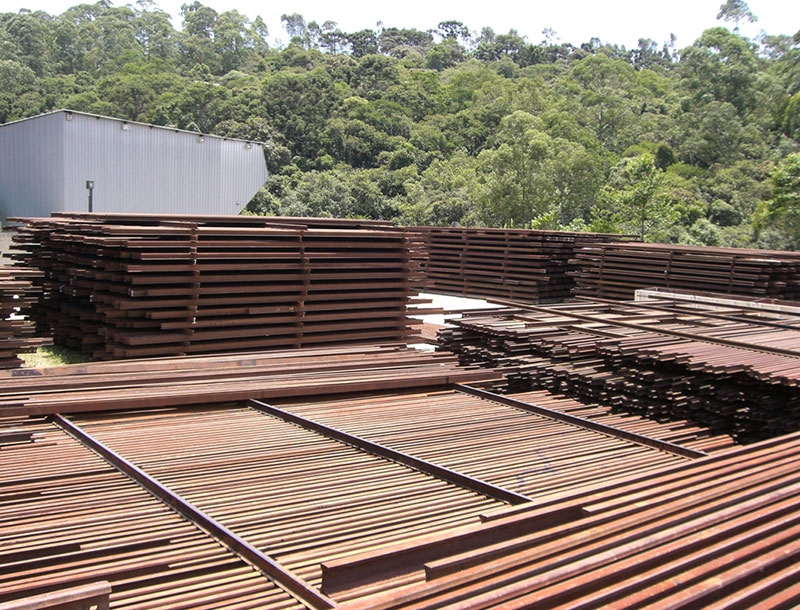

A TRILHO’S tem o maior estoque de trilhos semi-novos e usados TR22/ TR25/ TR26/ TR30/ TR32/ TR37/ TR40/ TR45/ TR50/ TR52/ TR57/ UIC60/ TR68 – para fundação, Ponte Rolante e Caminho de Rolamento.

Estoque permanente de trilhos retificados, pintados e jateados para ponte rolante ou caminho de rolamento.

Trilhos para fundação de todos os tipos: simples, duplos e triplos.

Conforme tabela abaixo:

TABELA DE TRILHOS SIMPLES E COMPOSTOS PARA FUNDAÇÃO

(11) 4704 – 7000
[email protected]

Símbolos

Dimensão
X1 / x2 (mm)

Área 1
(cm²)

Massa 1
(kg/m)

Espaçamento²
(cm)

Carga Admissível³
min./max. (T)

TR	Dimensão X1 / x2 (mm)	Área 1 (cm²)	Massa 1 (kg/m)	Espaçamento² (cm)	Carga Admissivel³ min./max. (T)
32	112,7 / 225,4	81,8	64,2	65	50 a 60
37	122,2 / 224,6	94,6	74,2	70	60 a 75
45	142,9 / 246,9	113,6	93,4	75	75 a 85
50	152,4 / 262,7	128,4	100,6	85	85 a 95
57	168,3 / 287,0	145,2	113,8	100	95 a 110

TR	Dimensão X1 / x2 (mm)	Área 1 (cm²)	Massa 1 (kg/m)	Espaçamento² (cm)	Carga Admissivel³ min./max. (T)
32	290,0	122,7	96,3	75	80 a 95
37	315,0	141,9	111,3	80	95 a 110
45	361,0	170,4	140,1	90	110 a 130
50	383,6	192,6	150,9	95	130 a 140
57	417,3	217,8	170,7	105	140 a 165

Símbolos	TR	Dimensão X1 / x2 (mm)	Área 1 (cm²)	Massa 1 (kg/m)	Espaçamento² (cm)	Carga Admissivel³ min./max. (T)
	32	339,0	163,6	128,4	90	100 a 120
	37	366,3	189,2	148,4	95	120 a 135
	45	416,0	227,2	186,8	100	145 a 165
	50	441,8	256,8	201,2	115	160 a 180
	57	476,3	290,4	227,6	130	180 a 205
Observações: 1 – A área e a massa referem-se a trilhos novos. 2 – Espaçamento mínimo refere-se à peça como função dos dados geotécnicos específicos da obra. 3 – A carga admissível refere-se à peça como elemento estrutural. A capacidade de carga de trabalho deve levar em consideração o conjunto estaca-solo, em função dos dados geotécnicos específicos da obra. Os valores entre parênteses referem-se à trilhos velhos com redução máxima de peso de 20%.
